Razvrstitev silicijevega dioksida za zobne paste
May 27, 2022

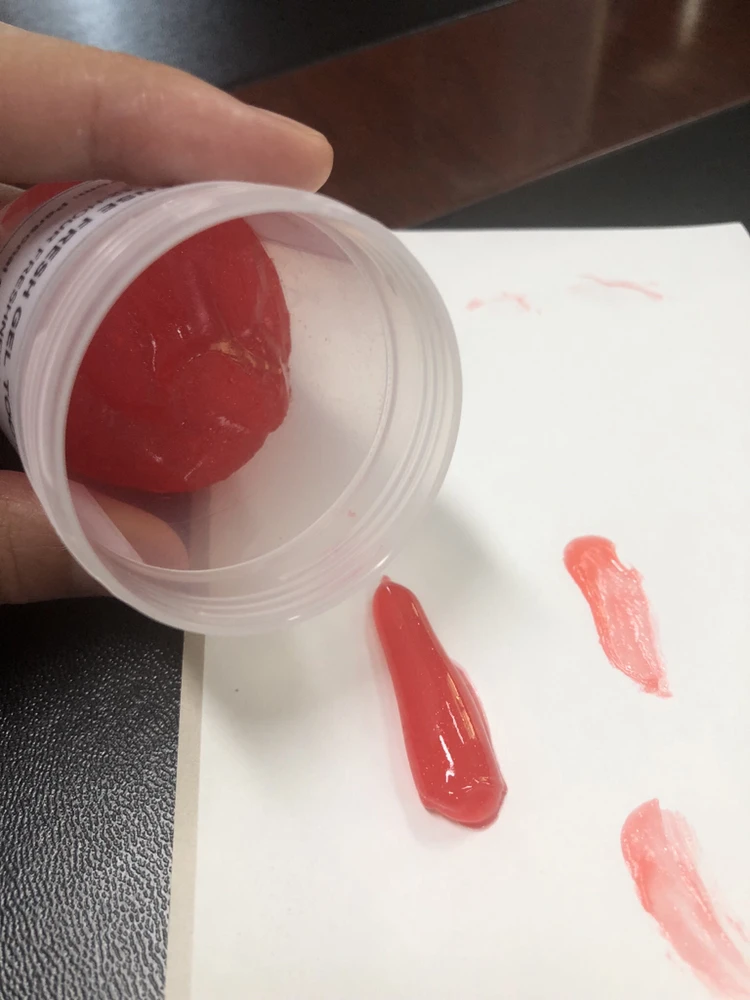

Razvrstitev silicijevega dioksida za zobne paste
V zobni pasti sta dve vrsti silicijevega dioksida: visoka in nizka struktura. Proizvodni proces je razdeljen glede na vsebnost vode v filtrirnem kolaču, to je vsebnost vode v mokrem pogaču. Več kot 70 odstotkov vsebnosti vode v mokri pogači je produkt visoke strukture, torej zgoščevalnega tipa, manj kot 70 odstotkov pa je produkt nizke strukture, to je tornega tipa. (Opomba: voda v kombinaciji s silicijevim dioksidom v filtrski pogači se imenuje strukturna voda.) Trenutno je silicijev dioksid v glavnem razdeljen na tip trenja, prozoren tip trenja, splošni tip (obsežen tip, mešani tip), tip zgoščevanja in ultra- lep tip.
1. torni silicijev dioksid
Ta vrsta silicijevega dioksida je izdelek z nizko strukturo, vsebnost vlage v njegovem mokrem kolaču pa je manjša od 70 odstotkov, običajno okoli 60 odstotkov. Absorpcija vode je majhna, običajno 15 ~ 30 ml / 20 g, vrednost absorpcije olja je 110 ~ 130 ml / 100 g, specifična površina pa je na splošno 170 ~ 220 m2 / g. Lomni količnik (n) je 1,430 ~ 1,460, poraba bakra pa 8 ~ 10 mg. Ta vrsta izdelka ima dobro disperzijsko in suspenzijsko zmogljivost, kompaktne delce in močno trenje. Zobna pasta, narejena iz njega kot sredstva za trenje, ima fino pasto, gladek okus in dobro stabilnost, ne da bi poškodovala zobe. Dosegel je zadovoljive rezultate pri izboljšanju strukture tkiva in videza paste. Prozorna zobna pasta se pogosto uporablja za zgostitev zob, vendar preglednost ni dovolj visoka.
2. torno prozoren tip:
Absorpcija vode je na splošno 25 ~ 40 ml / 20 g, lomni količnik (n) je 1,430 ~ 1,460, poraba bakra je 5 ~ 8 mg in prepustnost svetlobe je boljša kot pri trenju, vendar je specifično zgoščenost slaba. Ta vrsta izdelka ima visoko silo trenja in dobro prepustnost svetlobe. Izdelana je v prozorno zobno pasto z močno silo čiščenja zob in dobro prosojnostjo paste. Lahko se uporablja kot posamezno sredstvo za zgoščevanje brez mletja.
3. splošni namen:
Absorpcija vode je 30 ~ 38 ml/20 g, lomni količnik (n) je 1,430 ~ 1,460, poraba bakra pa 3 ~ 5 mg. Izdelek ima določeno silo trenja, prepustnost svetlobe pa je boljša od tornega tipa, vendar nekoliko slabša od tornega prozornega tipa. Na splošno je določena količina tornega prozornega silicijevega dioksida sestavljena, da se izboljša sposobnost čiščenja zob in preglednost zobne paste. Ker je cena relativno nizka, jo je mogoče kombinirati tudi z zobno pasto s kalcijevim karbonatom, da zmanjšate obrabo zobne paste s kalcijevim karbonatom in naredite pasto bolj občutljivo.
Ta vrsta silicijevega dioksida je izdelek z visoko strukturo, vsebnost vlage v njegovem mokrem kolaču pa je več kot 70 odstotkov. Absorpcija vode je 38 ~ 45 ml / 20 g, vrednost absorpcije olja je več kot 300 ml / 100 g, specifična površina je na splošno 300 m2 / 100 g, lomni količnik (n) je 1,430 ~ 1,460, in visoka prepustnost svetlobe je na splošno več kot 90 odstotkov. Ima dobro združljivost, izjemno fino velikost delcev in vrhunsko vodno silo. Njegova strukturna značilnost je, da so geni silanskega alkohola navzkrižno povezani, da tvorijo tridimenzionalno strukturo skeleta. Zato ima vodna disperzija silicijevega dioksida določeno konsistenco in dobro tiksotropijo. Kadar se uporablja v običajnih zobnih pastah skupaj z anorganskim gelom, lahko zmanjša odmerjanje nekaterih zgoščevalcev, izboljša črtasto in razpršenost paste ter ima pozitivno vlogo pri izboljšanju stabilnosti paste. Prozorna zobna pasta, narejena samo z njo, ima dobro prosojnost. Zaradi skoraj brez sile trenja pa površina zoba sčasoma porumeni zaradi prenizke čistilne sile. Zato se pogosto uporablja v kombinaciji s trenjem.
5. ultra fini tip:
Absorpcija vode je 40 ~ 50 ml/20 g, prepustnost svetlobe je zelo visoka, na splošno večja od 95 odstotkov, lomni količnik (n) pa je 1,430 ~ 1,460. Učinek zgoščevanja tega izdelka je zelo dober. Prozorna zobna pasta, narejena samo iz njega, ima dobro prosojnost in je lahko kot voda, vendar se pogosto kombinira s prozornim tipom trenja z visoko vrednostjo RDA, ker nima skoraj nobene sile trenja. Uporablja se za izdelavo visokokakovostne prozorne zobne paste.
